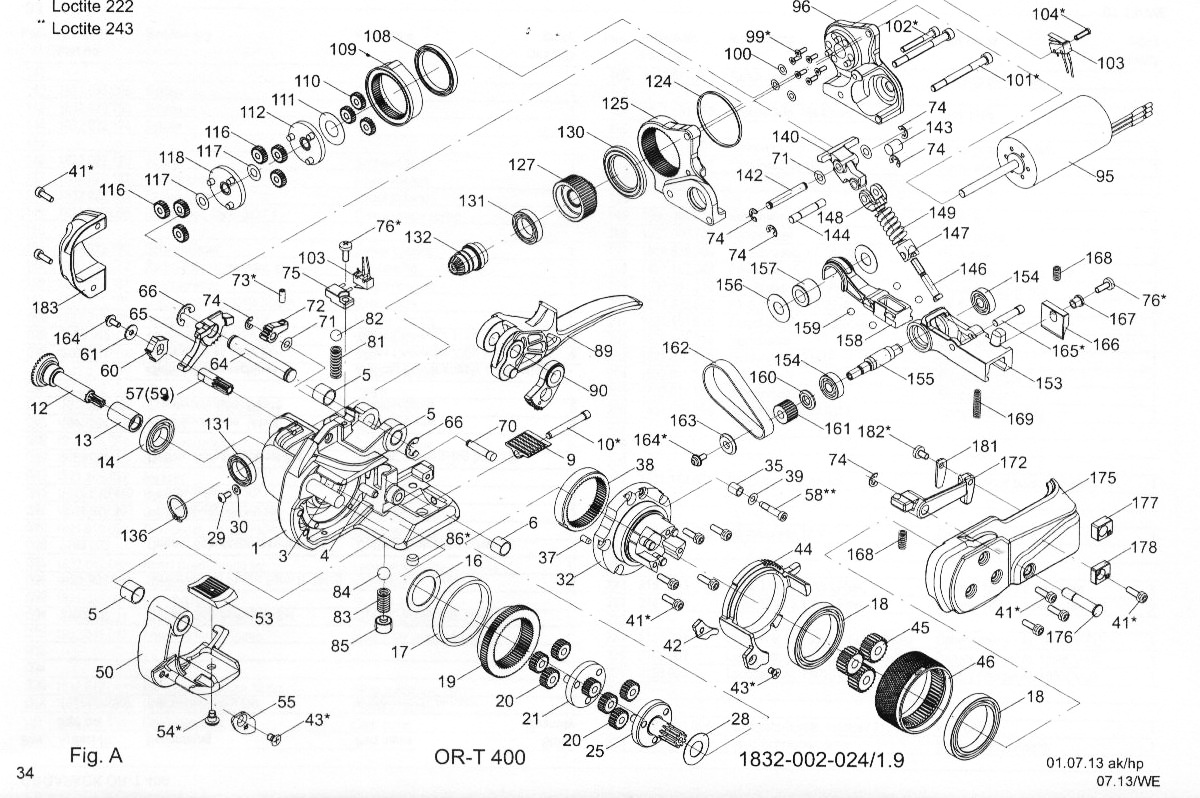

| Основание в сборе, вкл. поз. 2-6, 13, 17, 131
|
|
1 |
1832.011.189 |
1 |
 |
| Цилиндрический штифт, Ø10x50
|
|
3 |
1921.310.501 |
1 |
|
| Установочный штифт, Ø6X26 / BN 881
|
|
4 |
1921.906.262 |
1 |
|
| Подшипник скольжения, Ø10/12x10
|
|
5 |
1935.510.100 |
4 |
|
| Подшипник скольжения, Ø8/10x8
|
|
6 |
1935.508.060 |
1 |
|
| Основа зубчатой пластины
|
|
9 |
1832.022.197 |
1 |
|
| Резьбовой штифт
|
|
10 |
1832.022.055 |
1 |
|
| Коническое колесо с шестерней, 15/32
|
|
12 |
1821.061.020 |
1 |
|
| Игольчатый подшипник, Ø10/14x22
|
|
13 |
1926.502.140 |
1 |
|
| Шарикоподшипник, Ø15/28x7
|
|
14 |
1930.190.154 |
1 |
|
| Шайба, Ø20/28x1
|
|
16 |
1821.020.154 |
1 |
|
| Втулка подшипника скольжения
|
|
17 |
1821.020.155 |
1 |
|
| Шарикоподшипник, Ø35/47x7
|
|
18 |
1930.180.356 |
2 |
|
| Храповое колесо
|
|
19 |
1832.039.211 |
1 |
|
| Планетарная шестерня, 1/2 ступень
|
|
20 |
1821.060.029 |
6 |
|
| Основа планетарного механизма, 1 ступень, комплект в сборе
|
|
21 |
1832.039.222 |
1 |
|
| Основа планетарного механизма, 2 ступень, комплект в сборе
|
|
25 |
1832.039.224 |
1 |
|
| Шайба, Ø12/24x0.5
|
|
28 |
1917.401.125 |
1 |
|
| Винт с округлой головкой, М4х8
|
|
29 |
1912.804.084 |
1 |
|
| Прокладочное кольцо, Ø4/8x1
|
|
30 |
1917.411.048 |
1 |
|
| Фланец в сборе, вкл. поз. 35, 36, 37
|
|
32 |
1832.039.225 |
1 |
|
| Подшипник скольжения, Ø4/5.5x6
|
|
35 |
1935.504.060 |
1 |
|
| Подшипник скольжения, Ø12/14x10
|
|
36 |
1935.512.100 |
1 |
|
| Игольчатая втулка, Ø4h6x8
|
|
37 |
1921.304.081 |
1 |
|
| Внутреннее зубчатое кольцо
|
|
38 |
1821.060.032 |
1 |
|
| Шайба, Ø4/8x0.3
|
|
39 |
1917.411.043 |
1 |
|
| Цилиндрический винт, M4x12
|
|
41 |
1911.004.127 |
11 |
|
| Направляющая ленты 16мм
|
|
42 |
1832.031.067 |
1 |
|
| Винт с потайной головкой Philips Form H, M4x6
|
|
43 |
1911.804.064 |
2 |
|
| Кулачковая шайба
|
|
44 |
1832.039.215 |
1 |
|
| Планетарная шестерня, 3 ступень
|
|
45 |
1821.060.033 |
3 |
|
| Натяжной барабан
|
|
46 |
1821.047.022 |
1 |
|
| Коромысло в сборе, вкл. поз. 5
|
|
50 |
1832.031.064 |
1 |
|
| Зубчатая пластина
|
|
53 |
1821.048.017 |
1 |
|
| Винт с округлой головкой
|
|
54 |
1832.039.200 |
1 |
|
| Ограничитель ленты 16мм
|
|
55 |
1832.031.066 |
1 |
|
| Вал, вкл. поз. 39,58,59
|
|
57 |
1832.039.214 |
1 |
|
| Винт (левая резьба)
|
|
58 |
1832.039.248 |
1 |
|
| Ось собачки
|
|
59 |
1832.039.249 |
1 |
|
| Храповое колесо
|
|
60 |
1832.039.213 |
1 |
|
| Удерживающая шайба, М4
|
|
61 |
1917.809.048 |
1 |
|
| Болт
|
|
64 |
1832.039.208 |
1 |
|
| Собачка
|
|
65 |
1832.031.057 |
1 |
|
| Удерживающая шайба, Ø8
|
|
66 |
1920.108.102 |
2 |
|
| Болт
|
|
70 |
1832.022.186 |
1 |
|
| Шайба, Ø5/10x0.2
|
|
71 |
1917.411.052 |
3 |
|
| Кулачок переустановки
|
|
72 |
1832.022.185 |
1 |
|
| Резьбовой штифт, M4x10
|
|
73 |
1910.404.104 |
1 |
|
| Удерживающая шайба, Ø4
|
|
74 |
1920.104.072 |
6 |
|
| Основа микропереключателя
|
|
75 |
1832.031.060 |
1 |
|
| Винт, M4x10
|
|
76 |
1912.404.104 |
4 |
|
| Сжимающая пружина
|
|
81 |
1821.010.095 |
1 |
|
| Шар, Ø8
|
|
82 |
1925.010.802 |
1 |
|
| Сжимающая пружина
|
|
83 |
1821.010.092 |
1 |
|
| Шар, Ø9
|
|
84 |
1925.010.902 |
1 |
|
| Резьбовой штифт I-6Kt, M12x10
|
|
85 |
1832.039.210 |
1 |
|
| Резьбовой штифт, M8x6
|
|
86 |
1910.408.064 |
1 |
|
| Рычаг в сборе
|
|
89 |
1832.031.061 |
1 |
|
| Зубчатый рычаг
|
|
90 |
1832.039.199 |
1 |
|
| Двигатель в сборе
|
|
95 |
1821.140.076 |
1 |
|
| Основание двигателя в сборе
|
|
96 |
1832.022.191 |
1 |
|
| Винт с потайной головкой, I-6Kt , M3x8
|
|
99 |
1912.203.086 |
6 |
|
| Шайба, Ø4/8x0.1
|
|
100 |
1917.411.041 |
3 |
|
| Винт под шестиугольный ключ, M5
|
|
101 |
1821.027.037 |
2 |
|
| Цилиндрический винт, M4x30
|
|
102 |
1911.104.304 |
1 |
|
| Кабель натяжения
|
|
103 |
1821.151.016 |
1 |
|
| Винт, M2x10
|
|
104 |
1912.401.104 |
1 |
|
| Шарикоподшипник, Ø30/37x4
|
|
108 |
1930.170.302 |
1 |
|
| Кулачок эксцентрика
|
|
109 |
1832.022.160 |
1 |
|
| Планетарная шестерня, 3 ступень
|
|
110 |
1821.060.023 |
3 |
|
| Шайба, Ø12/24x0.2
|
|
111 |
1917.401.122 |
1 |
|
| Держатель в сборе 2 ступень
|
|
112 |
1832.039.203 |
1 |
|
| Планетарная шестерня 1-2 ступень
|
|
116 |
1821.060.024 |
6 |
|
| Шайба, Ø6/12x0.2
|
|
117 |
1917.411.062 |
2 |
|
| Держатель в сборе 1 ступень
|
|
118 |
1832.039.201 |
1 |
|
| Кольцо
|
|
124 |
1821.020.151 |
1 |
|
| Основание крышки двигателя
|
|
125 |
1832.022.196 |
1 |
|
| Колесо ременной передачи в сборе
|
|
127 |
1832.039.196 |
1 |
|
| Пусковая шайба
|
|
130 |
1832.022.161 |
1 |
|
| Шарикоподшипник, Ø15/24x5
|
|
131 |
1930.180.152 |
1 |
|
| Коническая шестерня в сборе
|
|
132 |
1821.061.019 |
2 |
|
| Внешняя удерживающая шайба, Ø15
|
|
136 |
1920.215.102 |
1 |
|
| Переключающий кулачок
|
|
140 |
1832.022.184 |
1 |
|
| Болт
|
|
142 |
1821.031.055 |
1 |
|
| Болт
|
|
143 |
1832.022.163 |
1 |
|
| Болт
|
|
144 |
1832.022.174 |
1 |
|
| Ось
|
|
146 |
1832.022.180 |
1 |
|
| Нижний шарнир
|
|
147 |
1832.022.181 |
1 |
|
| Верхний шарнир
|
|
148 |
1832.022.182 |
1 |
|
| Сжимающая пружина, Ø9.8x3x27.4
|
|
149 |
1821.010.098 |
1 |
|
| Опора шарнира
|
|
153 |
1832.022.190 |
1 |
|
| Шарикоподшипник, Ø7/19x6
|
|
154 |
1930.100.072 |
2 |
|
| Ось эксцентрика
|
|
155 |
1832.022.164 |
1 |
|
| Шайба, Ø10/22x0.5
|
|
156 |
1917.401.105 |
2 |
|
| Игольчатый подшипник, Ø10/17x12
|
|
157 |
1933.210.120 |
1 |
|
| Сварочный башмак
|
|
158 |
1832.022.189 |
1 |
|
| Шар, Ø5
|
|
159 |
1925.010.502 |
4 |
|
| Поддерживающая шайба
|
|
160 |
1832.022.165 |
1 |
|
| Шестерня
|
|
161 |
1832.022.139 |
1 |
|
| Зубчатый ремень, 158-2MGT-9
|
|
162 |
1821.067.011 |
1 |
|
| Шайба
|
|
163 |
1821.020.147 |
1 |
|
| Цилиндрический винт с фланцем, M4x8
|
|
164 |
1911.304.084 |
2 |
|
| Болт
|
|
165 |
1832.022.173 |
1 |
|
| Нож
|
|
166 |
1821.209.022 |
1 |
|
| Втулка с фланцами
|
|
167 |
1832.022.049 |
1 |
|
| Сжимающая пружина, Ø4.2x0.8x11
|
|
168 |
1821.010.053 |
3 |
|
| Сжимающая пружина, Ø4.1x0.8x24
|
|
169 |
1821.010.020 |
1 |
|
| Направляющая ленты рычага в сборе
|
|
172 |
1832.042.050 |
1 |
|
| Боковая крышка
|
|
175 |
1832.011.186 |
1 |
|
| Болт основания
|
|
176 |
1821.035.007 |
1 |
|
| Задняя внутренняя направляющая 19мм
|
|
177 |
1832.041.021 |
1 |
|
| Задняя внутренняя направляющая 16мм
|
|
178 |
1832.041.022 |
1 |
|
| Задняя направляющая ленты16мм
|
|
181 |
1832.042.048 |
1 |
|
| Винт, M4x6
|
|
182 |
1912.404.064 |
1 |
|
| Крышка коробки передач
|
|
183 |
1832.011.171 |
1 |
|
